GZG-GQ11系列光控开关模块产品规格书

文件版本：V01

型号: GZG-GQ11-M0 / GZG-GQ11-M1

工作电压: DC12V-24V （最低支持6V）

额定电流：2A（Max）

输出类型: NPN（控制负极通或断，无上拉，不能输出高电平）

待机电流：2mA

模块尺寸：L26*W16*H8(mm)；定位孔 Ø3.2mm

配件：标配0.3米光敏线组件,可插拔。需要加长光敏线可咨询。

产品功能原理说明：

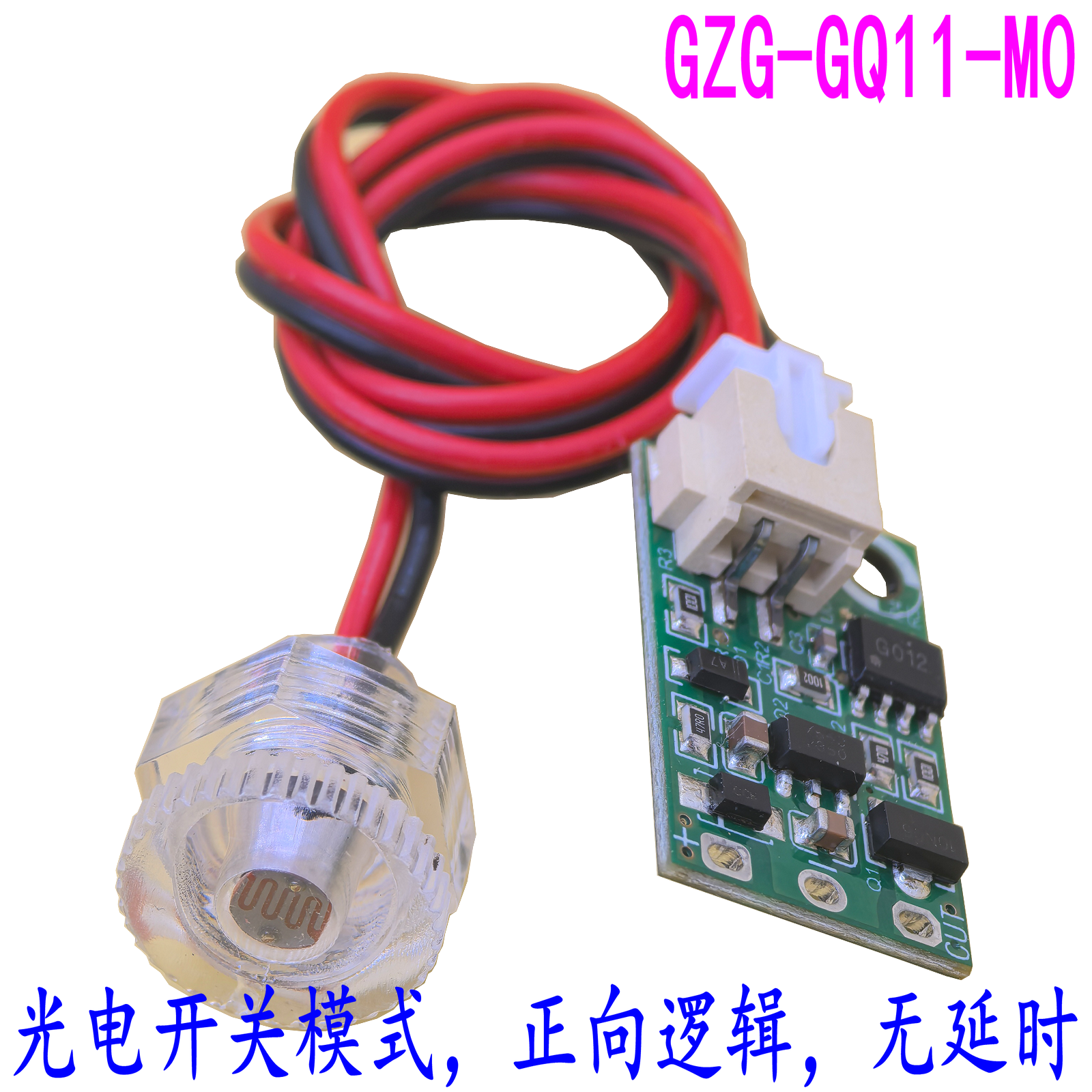

型号：GZG-GQ11-M0 (光电开关模式，正向逻辑，无延时）

通过光敏探头检测光线，光线高于触发阈值，输出立即接通；光线低于复位阈值输出立即断开；默认光线阈值45LUX；

型号：GZG-GQ11-M1 (光控开关模式，反向逻辑，有延时）

通过光敏探头检测光线，光线低于触发阈值，持续时间超过1秒，输出接通；光线高于复位阈值，持续时间超过15秒，输出断开；默认光线阈值45LUX；

延时是为了避免光线干扰造成灭灯。

如果有其他功能需求，可以联系定制。

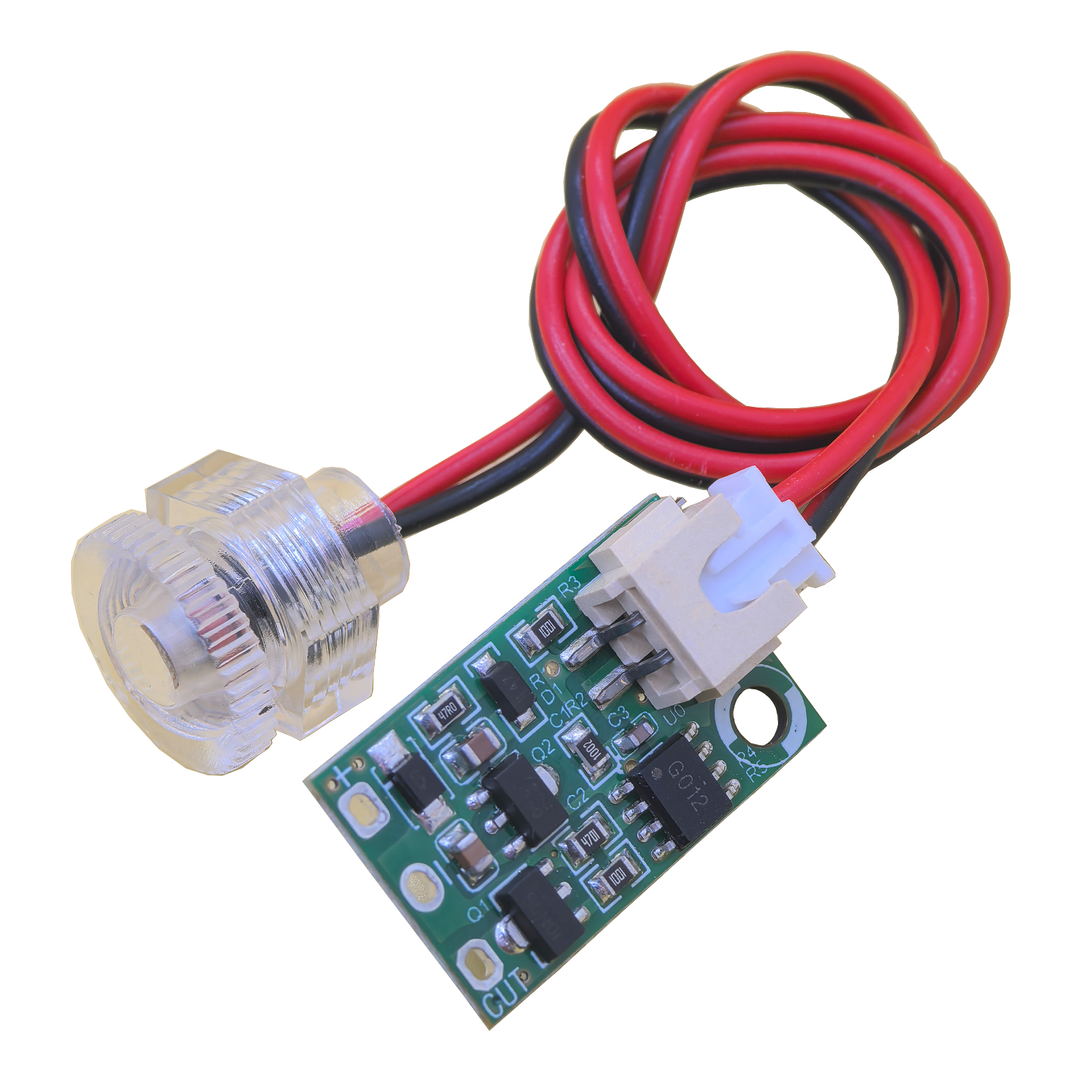

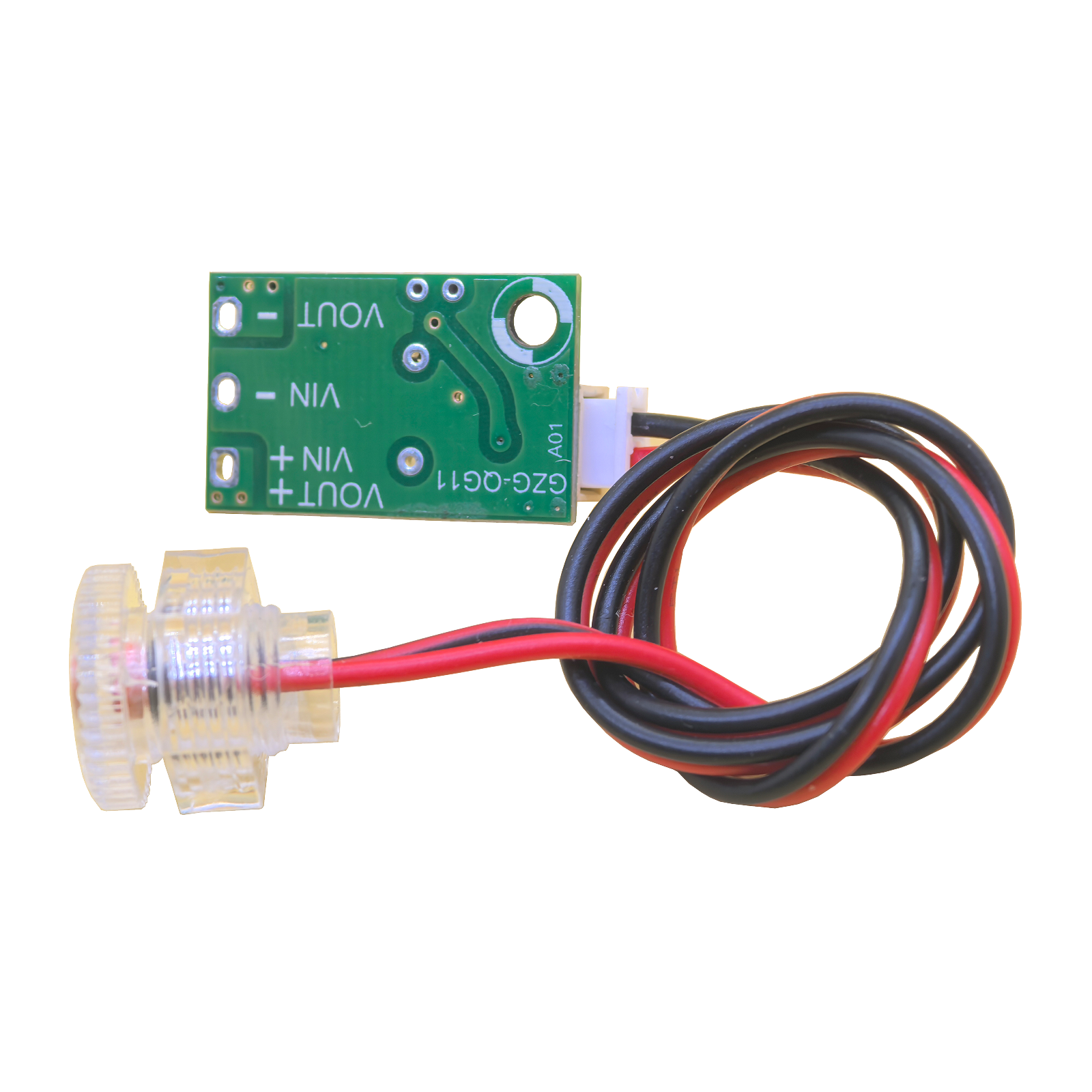

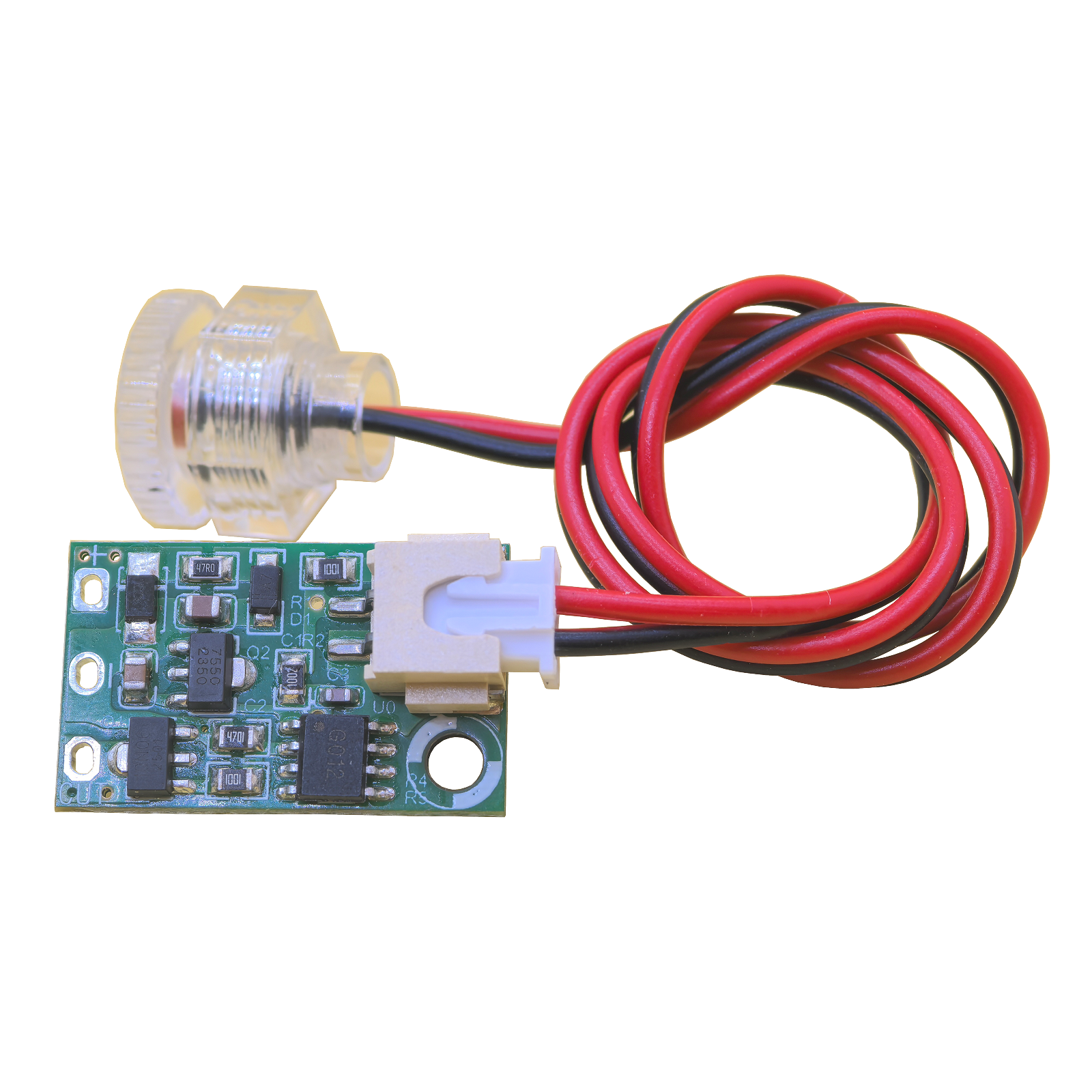

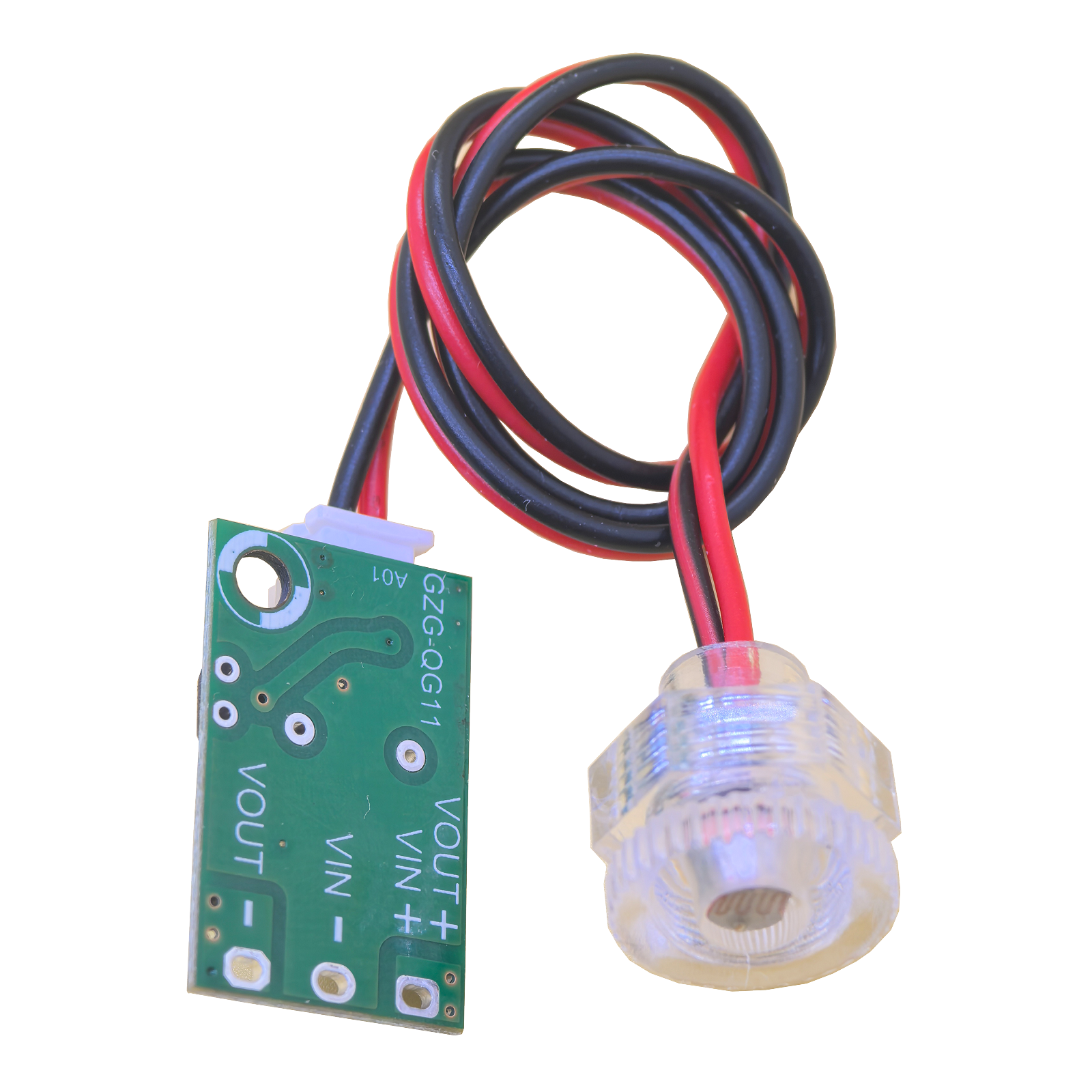

   实物图参考:

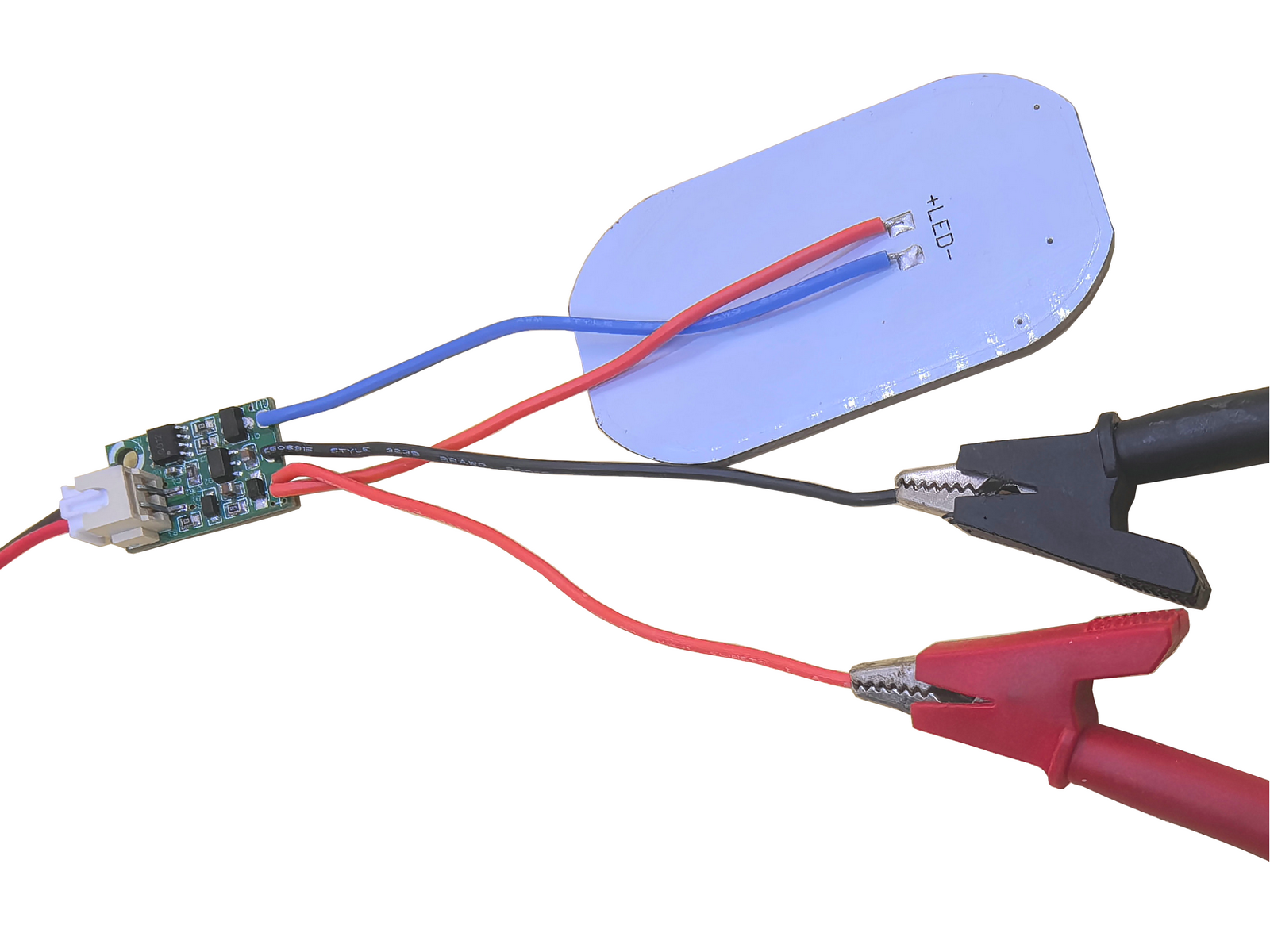

接线参考图：
