GZG-GQ09压力限位控制模块说明书
版本:V0.1
产品型号:GZG-GQ09A
电源电压:DC:9-30V / DC12V / DC24V
输出类型:无源开关; 开关容量:10A/250VAC
输入类型:4-20mA x2通道
模块尺寸:长87.5x宽36.5x高59(mm)
功能说明:
GZG-GQ09压力限位控制模块可用于采集4-20mA的变送器信号,常见如压力变送器,温度变送器;数码管显示信号电流值;
信号电流低于触发阈值,绿色LED亮,持续时间超过触发延时后,输出接通,信号电流高于触发阈值,绿色LED灭;
信号电流高于断开阈值,白色LED亮,持续时间超过断开延时后,输出断开,信号电流低于触发阈值,白色LED灭;
信号电流低于2mA,判定传感器异常,输出断开;通道0信号无效的情况下,选择通道1信号作为输入源;
按键可切换参数显示或设定参数;可实现反向逻辑;
模块电源可以支持DC9V-30V范围内直流供电电源输入,常见DC12V和DC24V输出的开关电源都可以给模块提供电源。
本模块的应用场景列举:
锅炉压力控制场景,由把锅炉压力变送器的4-20mA信号接入本模块,模块显示变送器电流值。电流低于触发阈值,代表锅炉压力低于下限,持续N秒后,输出接通,控制启动加热;电流高于断开阈值,代表锅炉压力高于上限,持续M秒后,输出断开;控制停止加热。

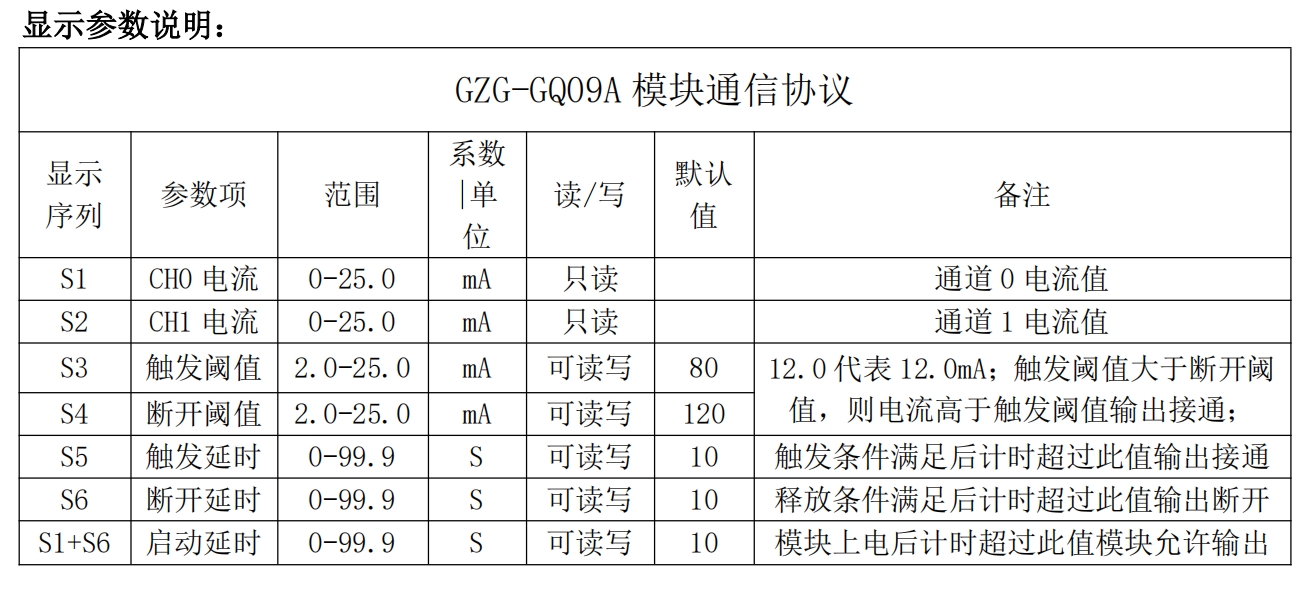

显示参数说明:

参数设置方法:
1. 短按“SET”松开,切换显示序列;
2. 切换显示序列到S3;
3. 长按“SET”持续3秒,S3状态LED闪烁,表示进入参数设置状态;
4. 设置状态下,短按“+”松开,参数增大1;长按“+”,参数连续增大;
5. 设置状态下,短按“-”松开,参数减小1;长按“-”,参数连续减小;
6. 依次切换和修改参数,完成后可长按“SET”持续3秒,手动退出参数设置状态并保持参数;
或者等待12秒后自动退出参数设置状态并保持参数;
7. 只有在参数属性可读写的项目,长按“SET”才能进入参数设置状态。
备注:可根据客户应用需求定制其它逻辑。

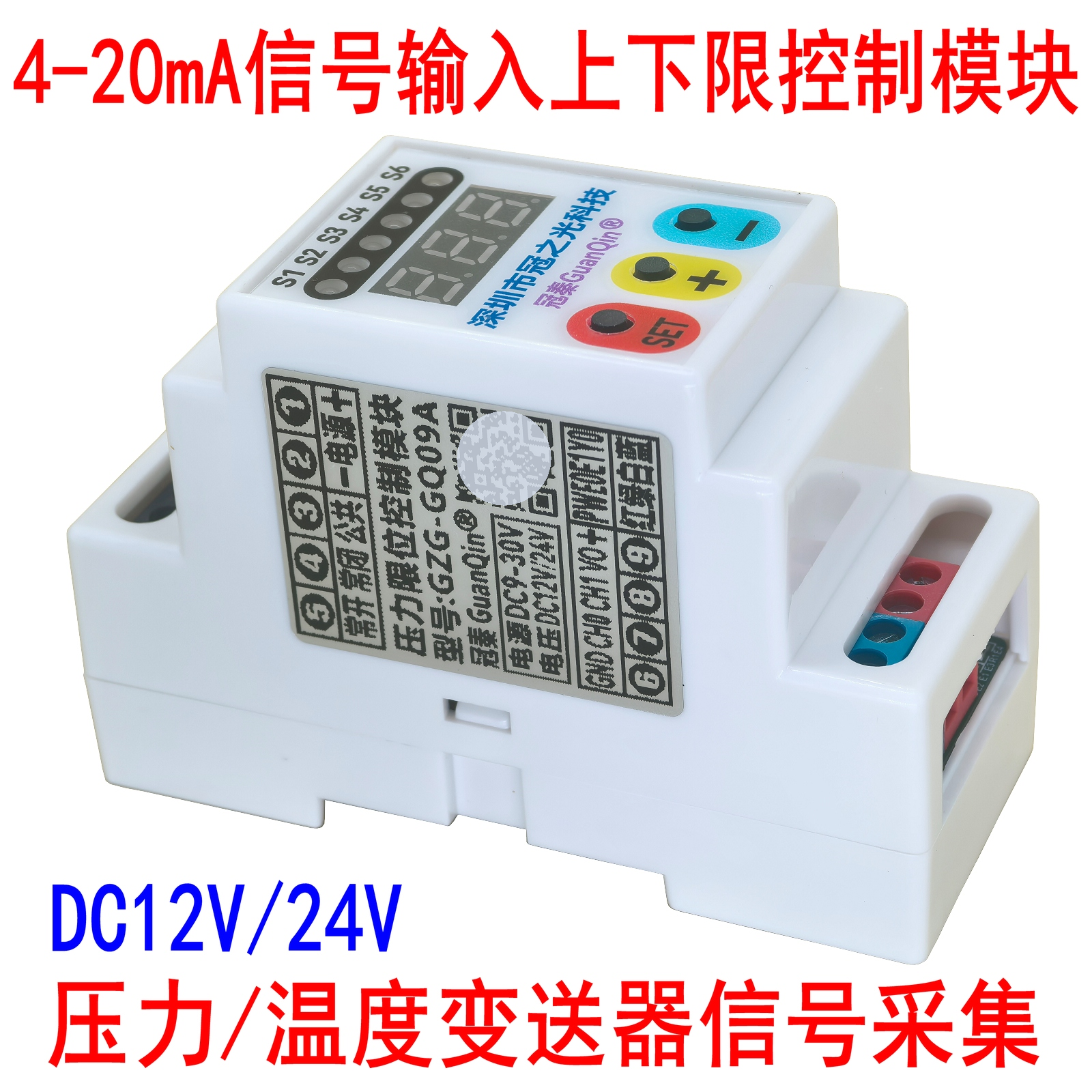

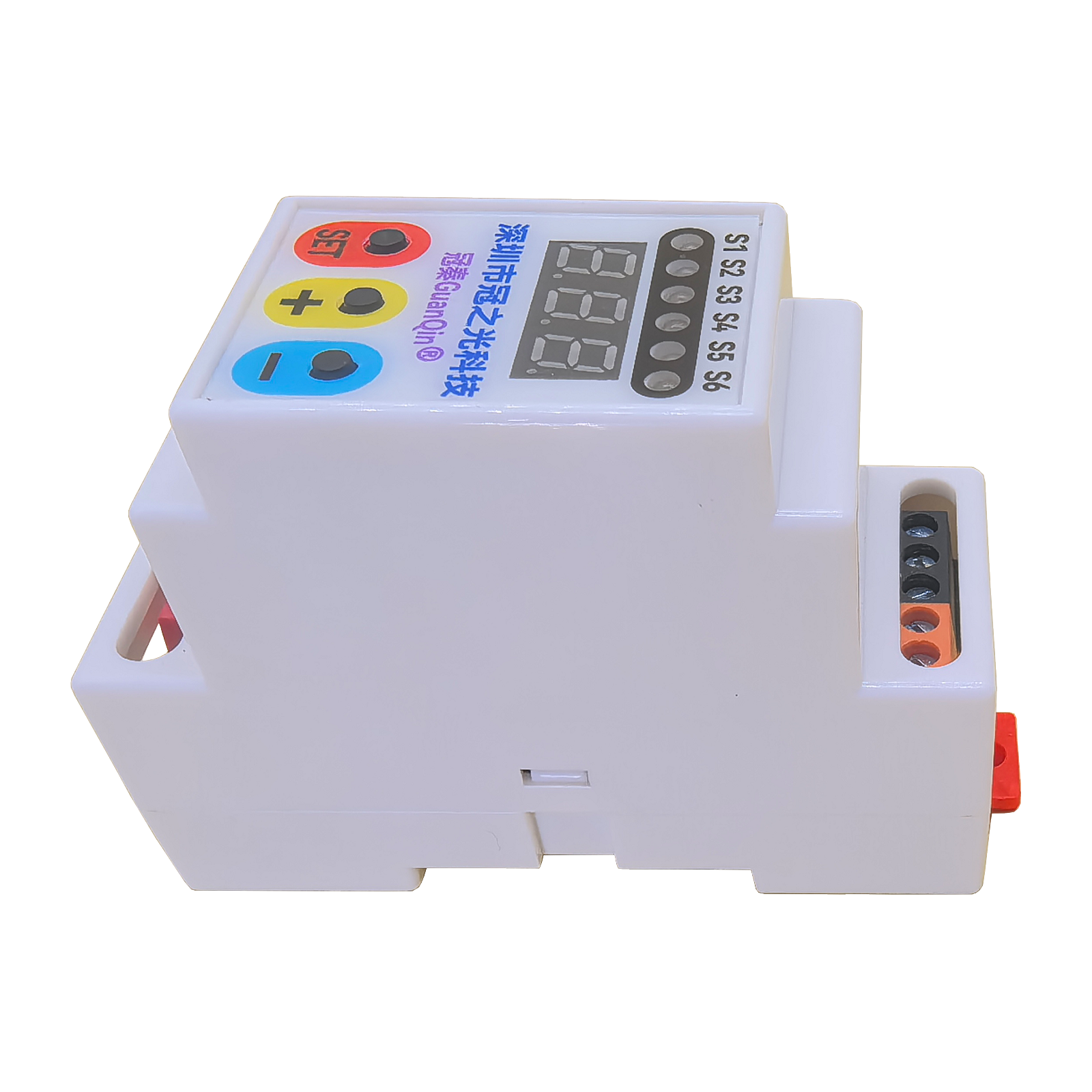

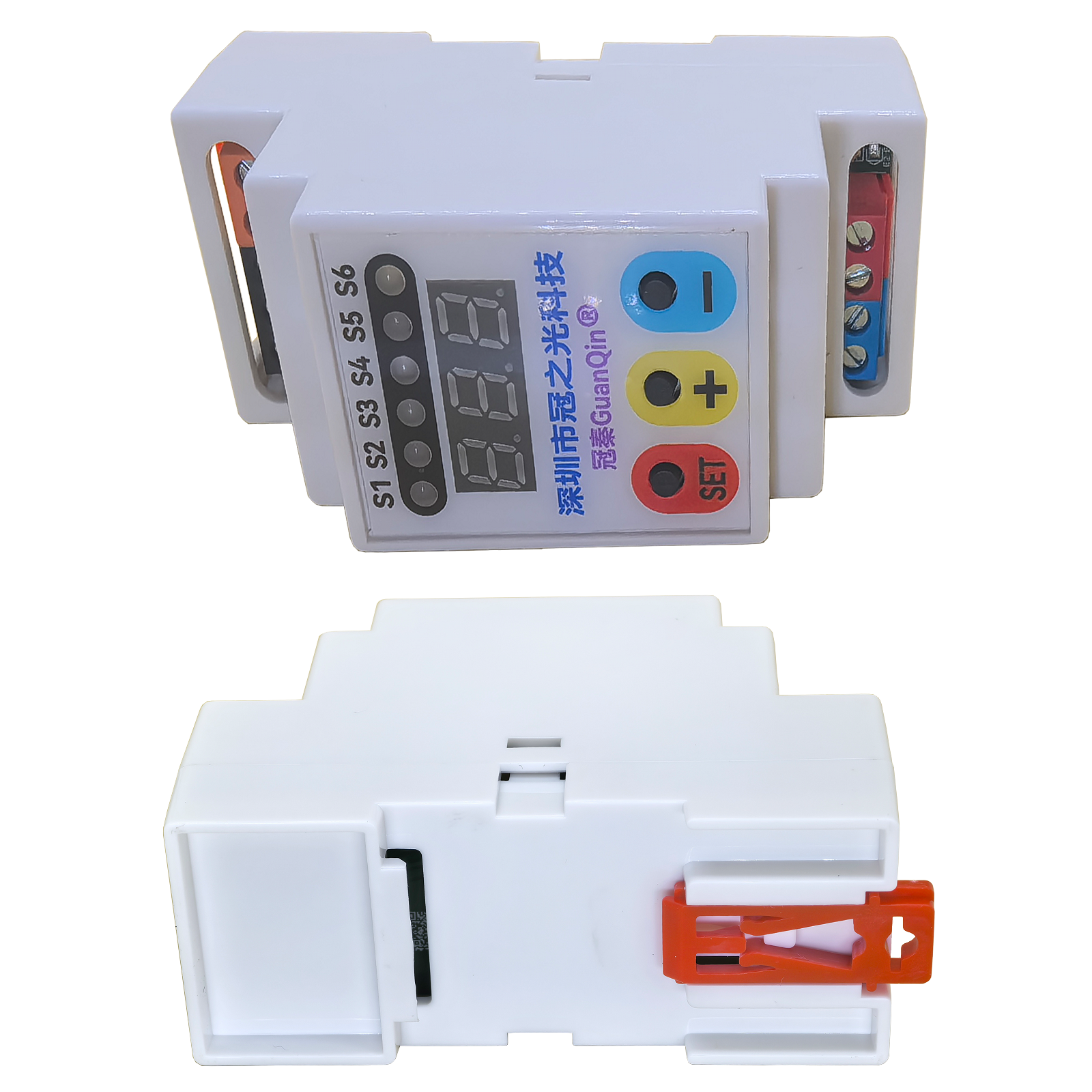

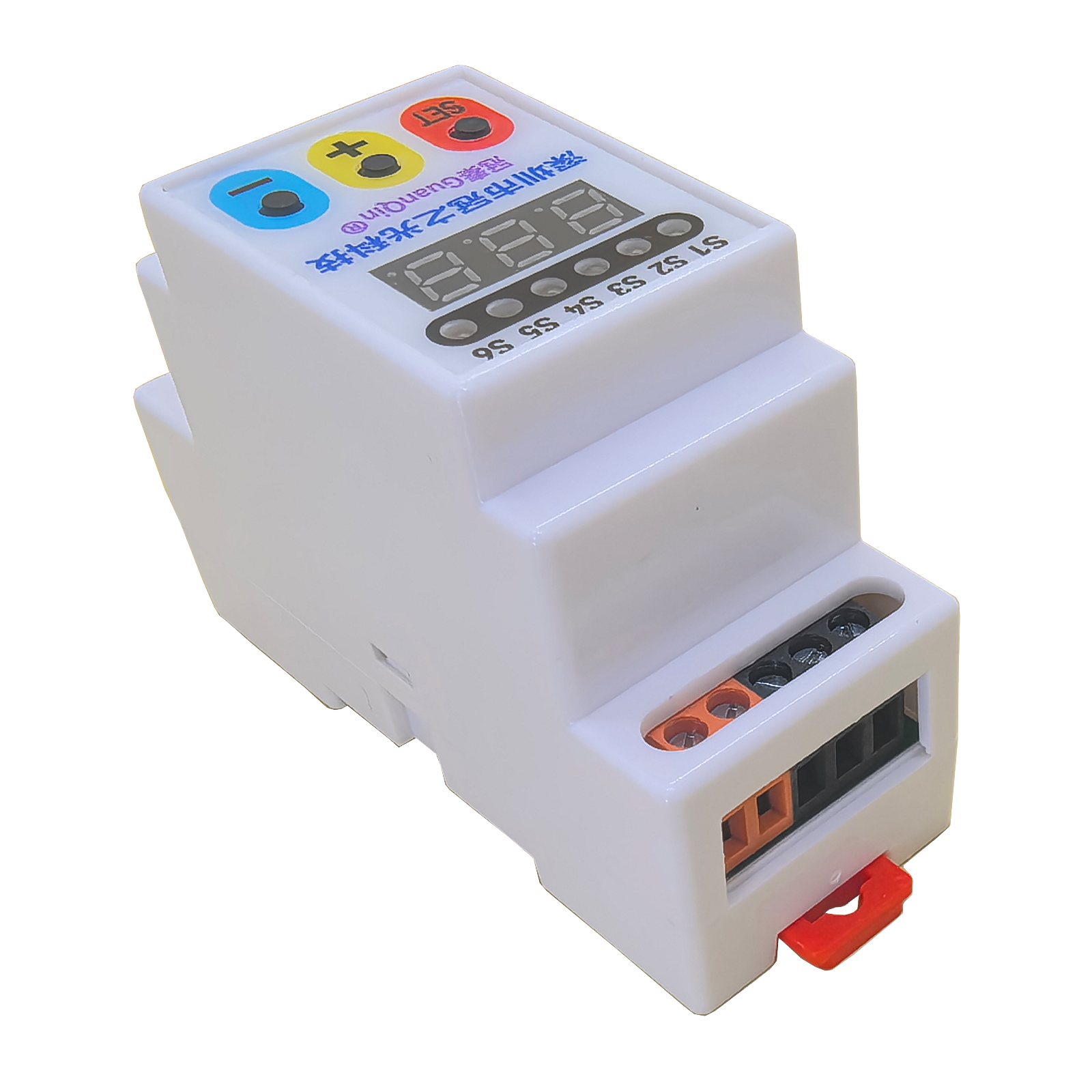

产品图片(供参考):

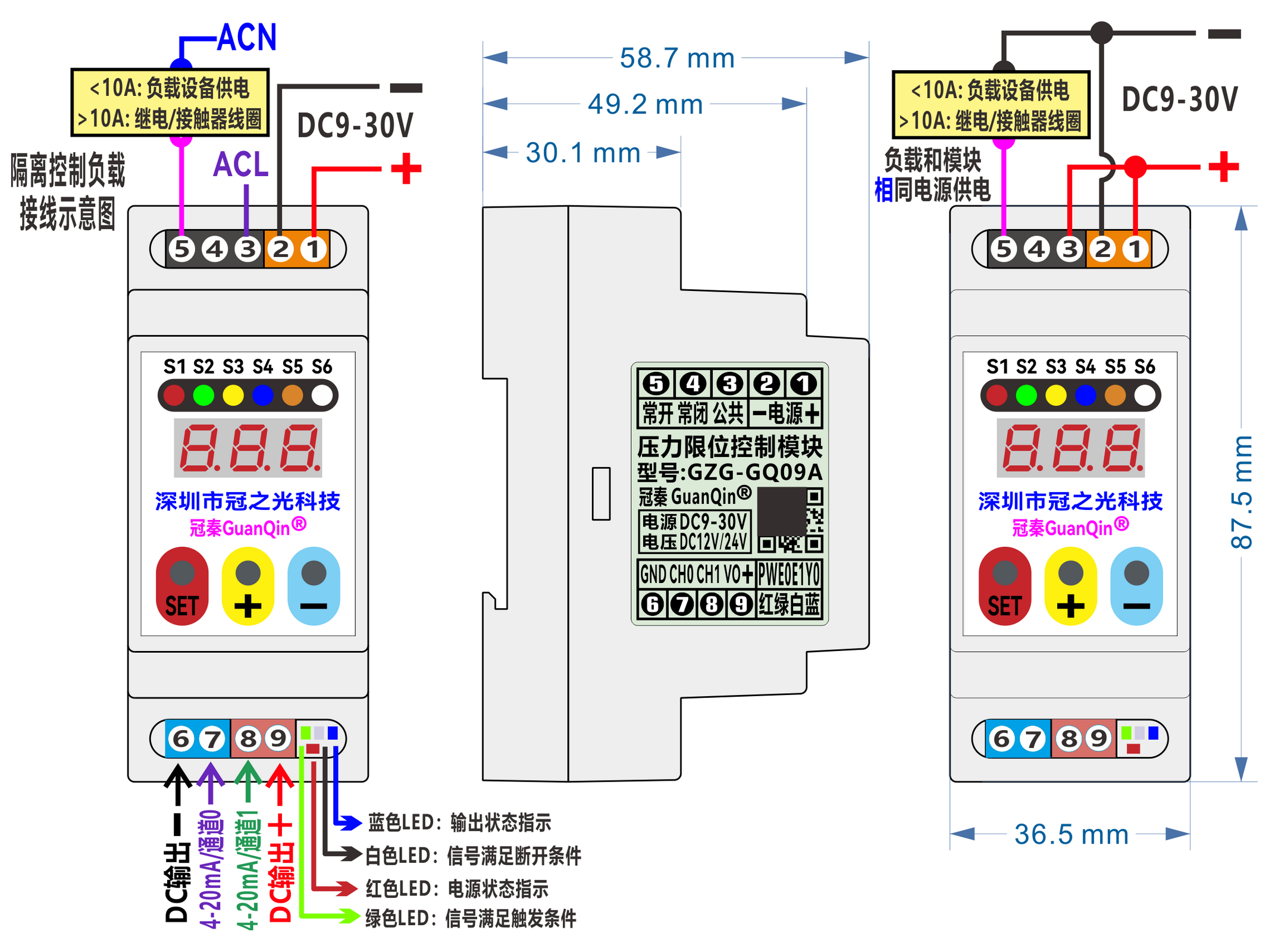

接线示意图/尺寸图:
