GZG-GQ17安全启动控制模块说明书

版本：V0.2

产品型号:GZG-GQ17A

电源电压：DC:9-30V / DC12V / DC24V

输出类型：无源开关;  开关容量:10A/250VAC

输入类型：无源开关 / NPN / PNP (2通道)

模块尺寸：长87.5x宽36.5x高59(mm)

功能说明：

GZG-GQ17A安全启动控制模块可用于常见两个启动开关的设备升级安全启动功能。设备原来的两个自复位常开型启动开关接入本同步模块后，如果同时按下(容许偏差不大于0.5秒,可修改),输出继电器才闭合。输出继电器闭合的信号接回设备替代原来启动开关的启动信号。输出继电器闭合后，任一启动开关断开，输出继电器断开。两个启动开关都松开后，才能再次启动。任何一个启动开关没有按下或长按,或按下不同步都无法触发继电器闭合。因此可以有效避免需要双手启动的设备被单手操作启动,保障设备安全使用。输出为继电器无源开关,带常开/常闭和公共端。因为启动开关和输出信号都与原设备电气隔离，所以本模块内部电路不会对设备内部电路产生关联或影响；

模块电源可以支持DC9V-DC30V范围内直流供电电源输入，常见DC12V和DC24V输出的开关电源都可以给模块提供电源。模块消耗功率约0.5W，从设备取电对设备供电的消耗极小；

模块带数码管显示，可显示计数、同步时间阈值、实际时间差参数，以及启动开关和输出状态；

安全第一，使用本模块可让您的需要双手启动开关设备符合安监检查要求，更重要的是能避免操作员不当操作启动设备造成安全风险。

本模块解决的问题和场景：

1.本应该双手按下启动开关才能启动的设备，操作员用胶布绑住或其它方法保持一个启动开关持续按下闭合，然后只用单手操作另外一个启动开关启动设备。

2.操作员精力不集中，表现为双手不能协调同步按下启动开关。安装本模块后，将不能启动设备，保护操作员和设备安全。

备注:可根据客户应用需求定制其它逻辑。
显示参数说明：

参数设置方法：

1. 短按“SET”松开，切换显示序列；

2. 切换显示序列到S3；

3. 长按“SET”持续3秒，S3状态LED闪烁，表示进入参数设置状态；

4. 设置状态下，短按“+”松开，参数增大1；长按“+”，参数连续增大；

5. 设置状态下，短按“-”松开，参数减小1；长按“-”，参数连续减小；

6. 依次切换和修改参数，完成后可长按“SET”持续3秒，手动退出参数设置状态并保持参数；

或者等待12秒后自动退出参数设置状态并保持参数；

7. 只有在参数属性可读写的项目，长按“SET”才能进入参数设置状态。

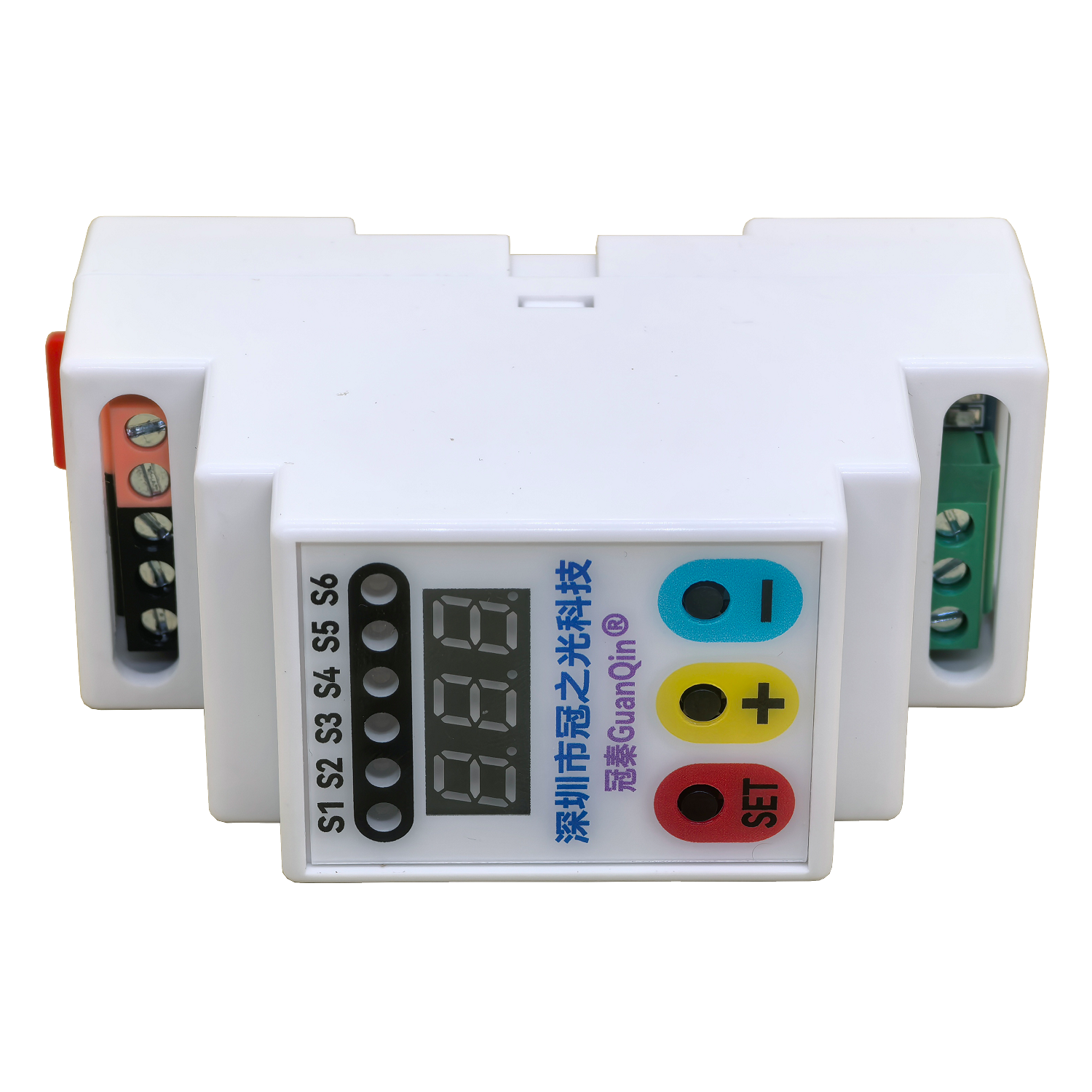

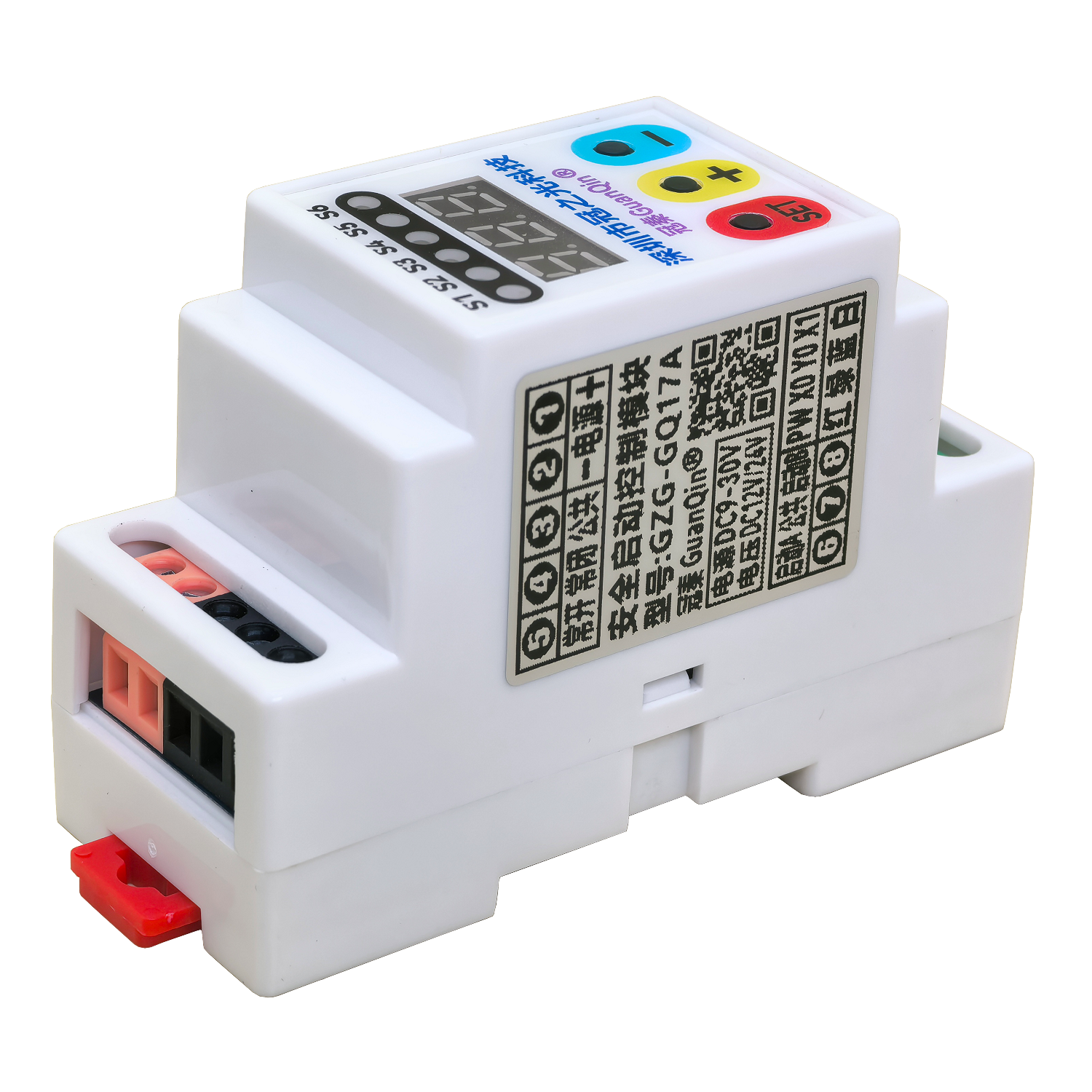

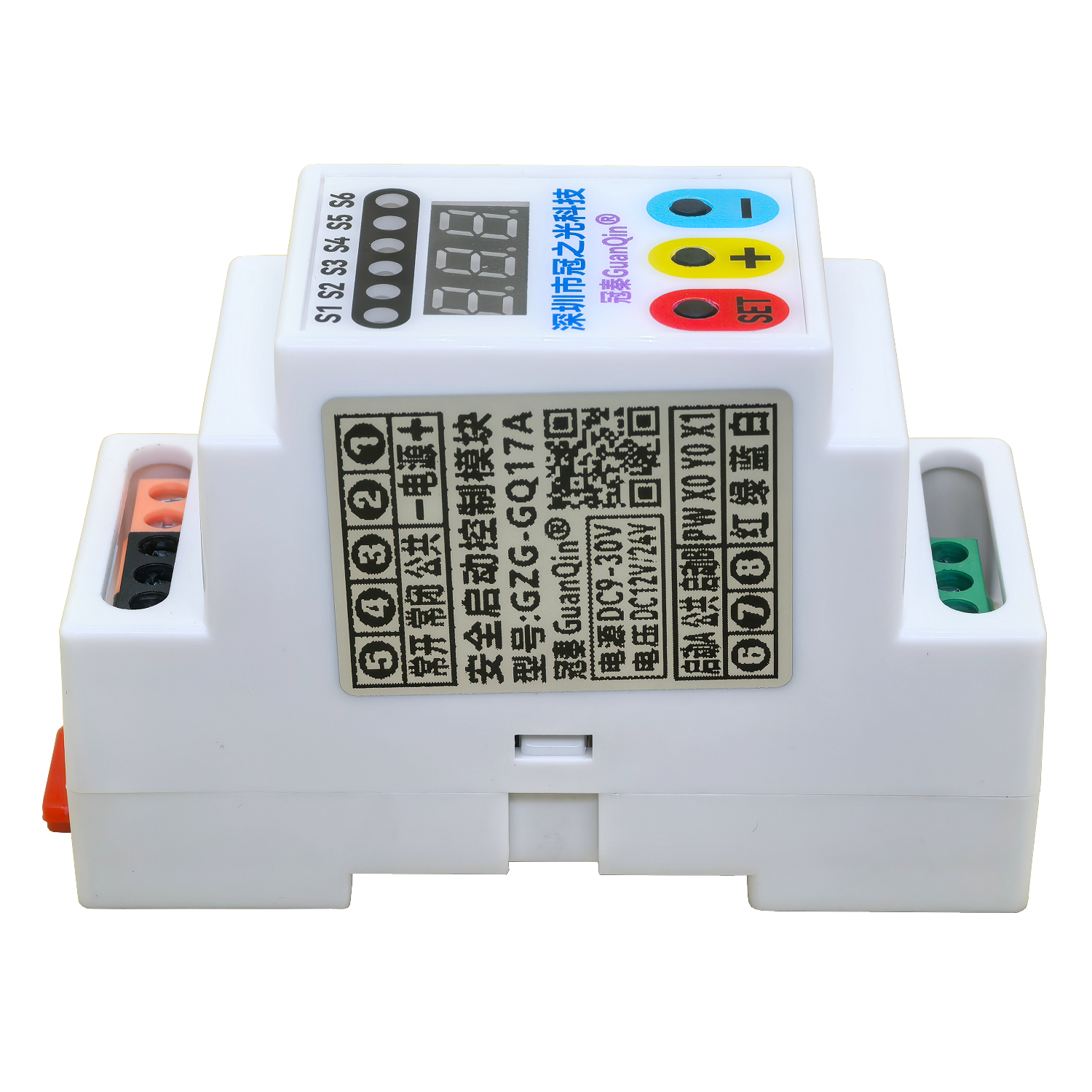

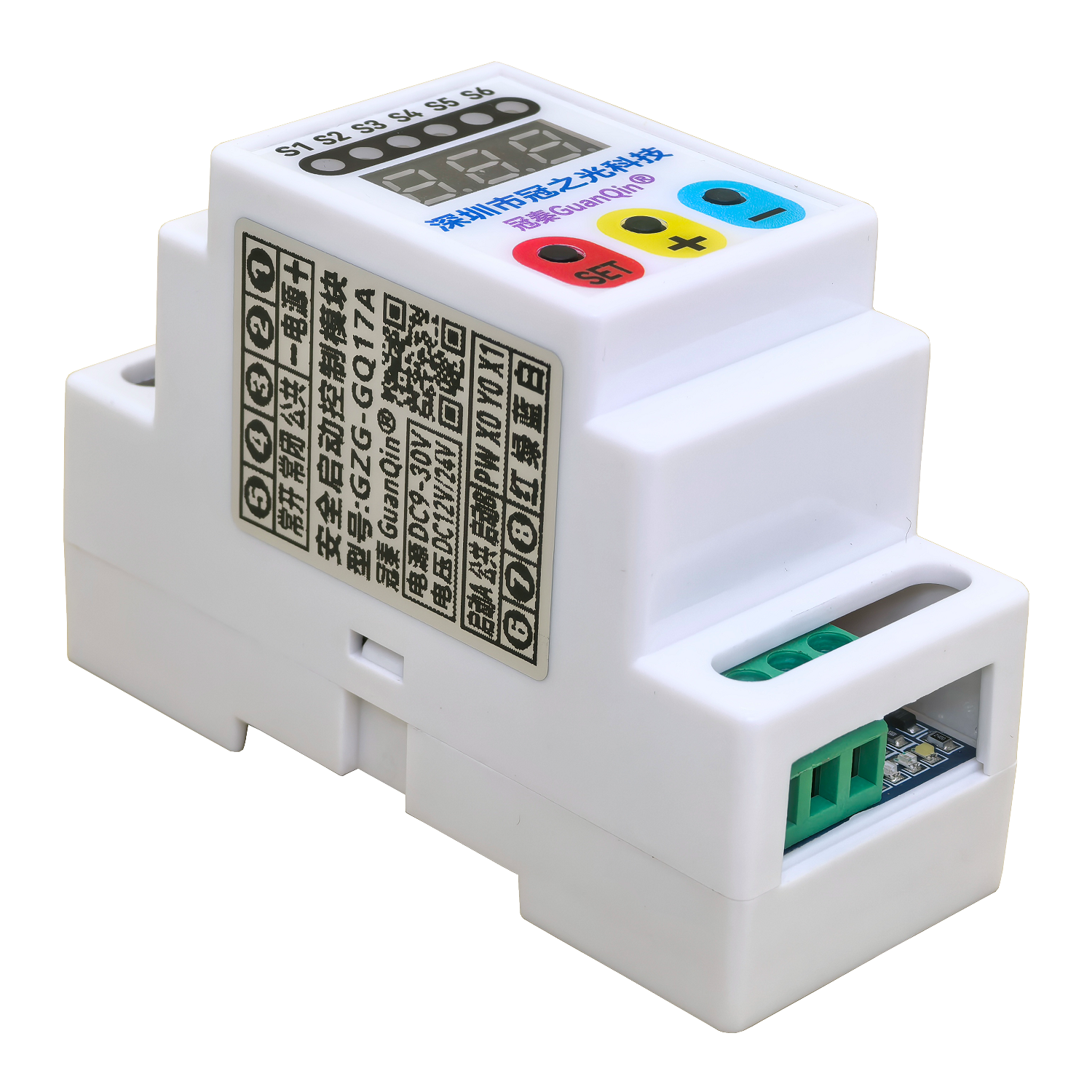

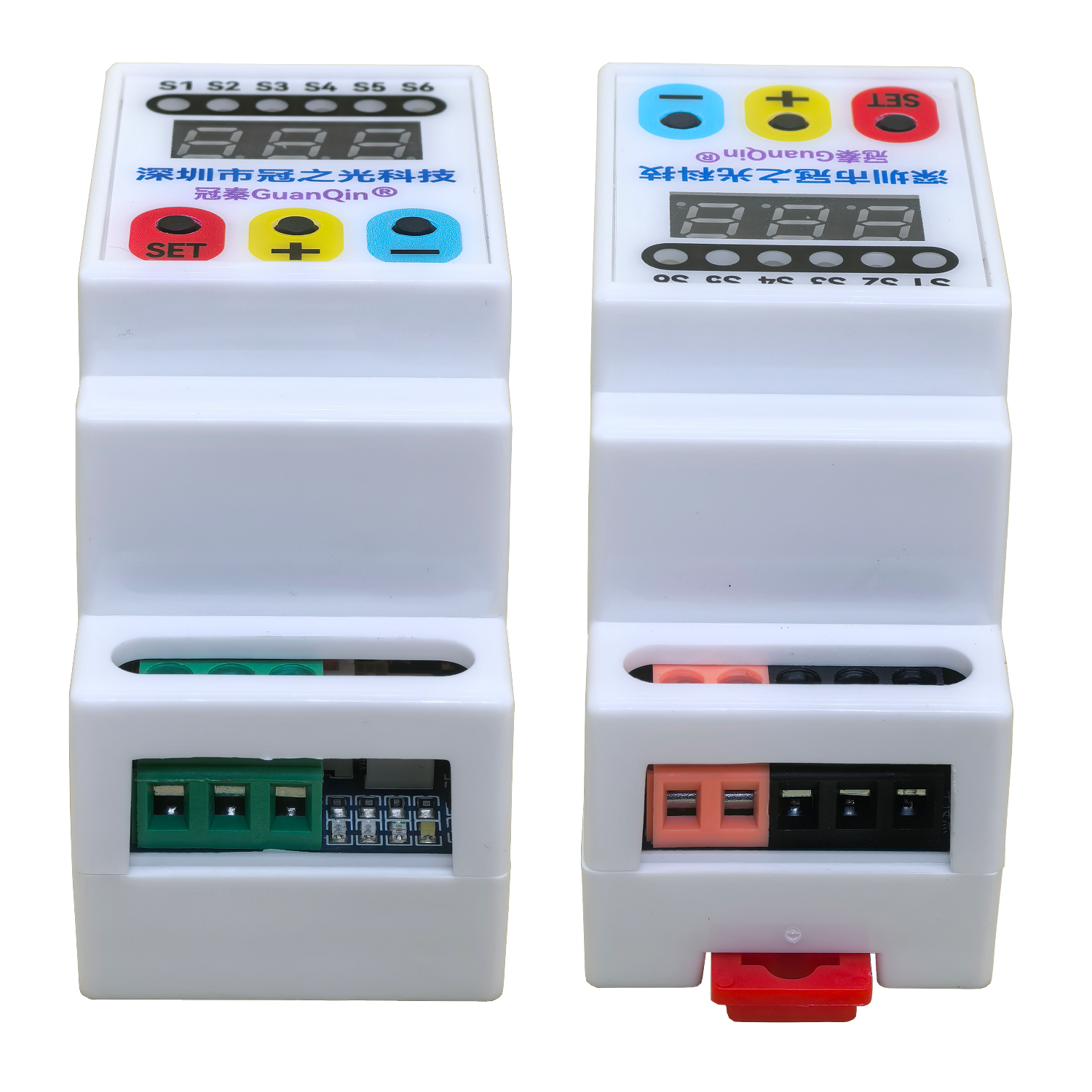

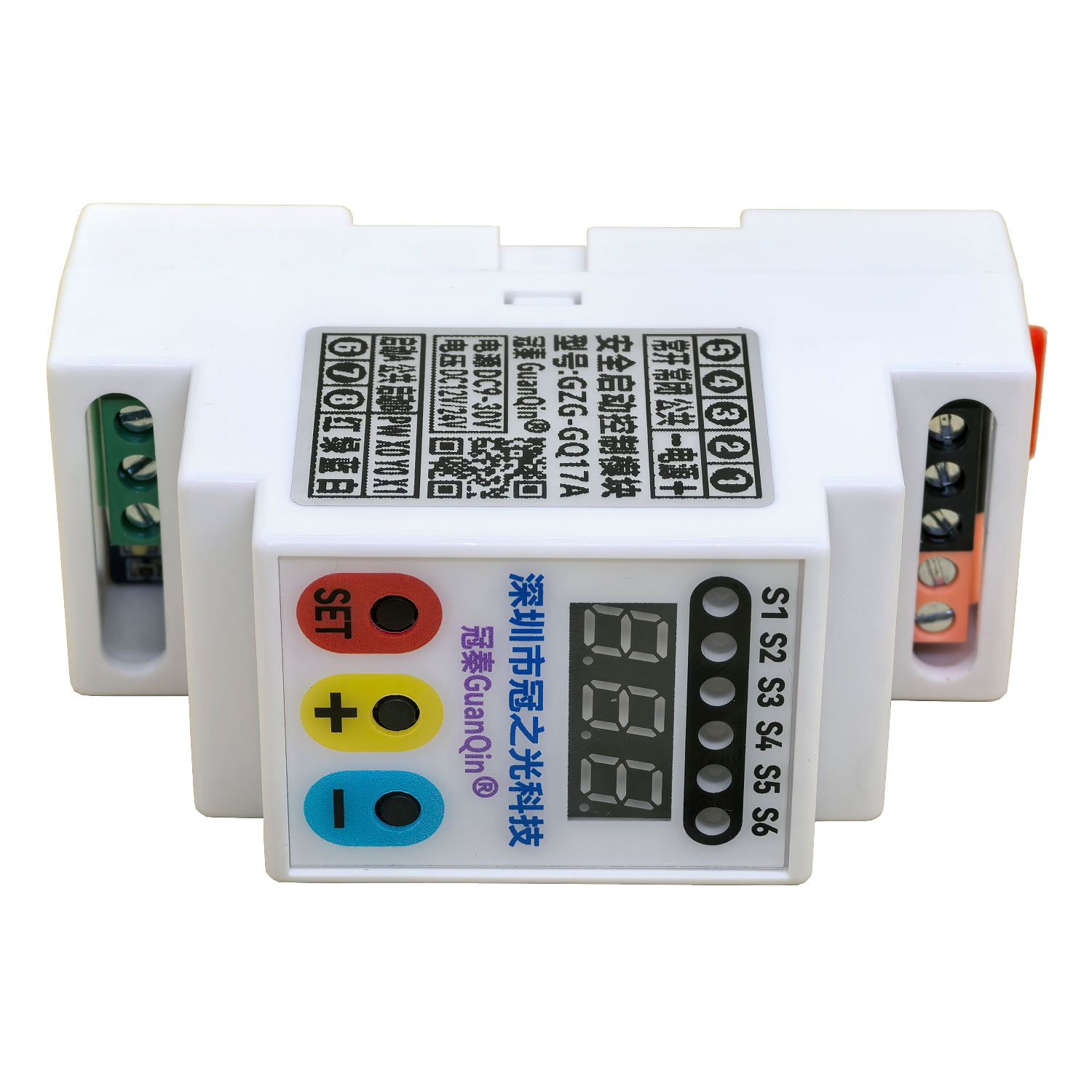

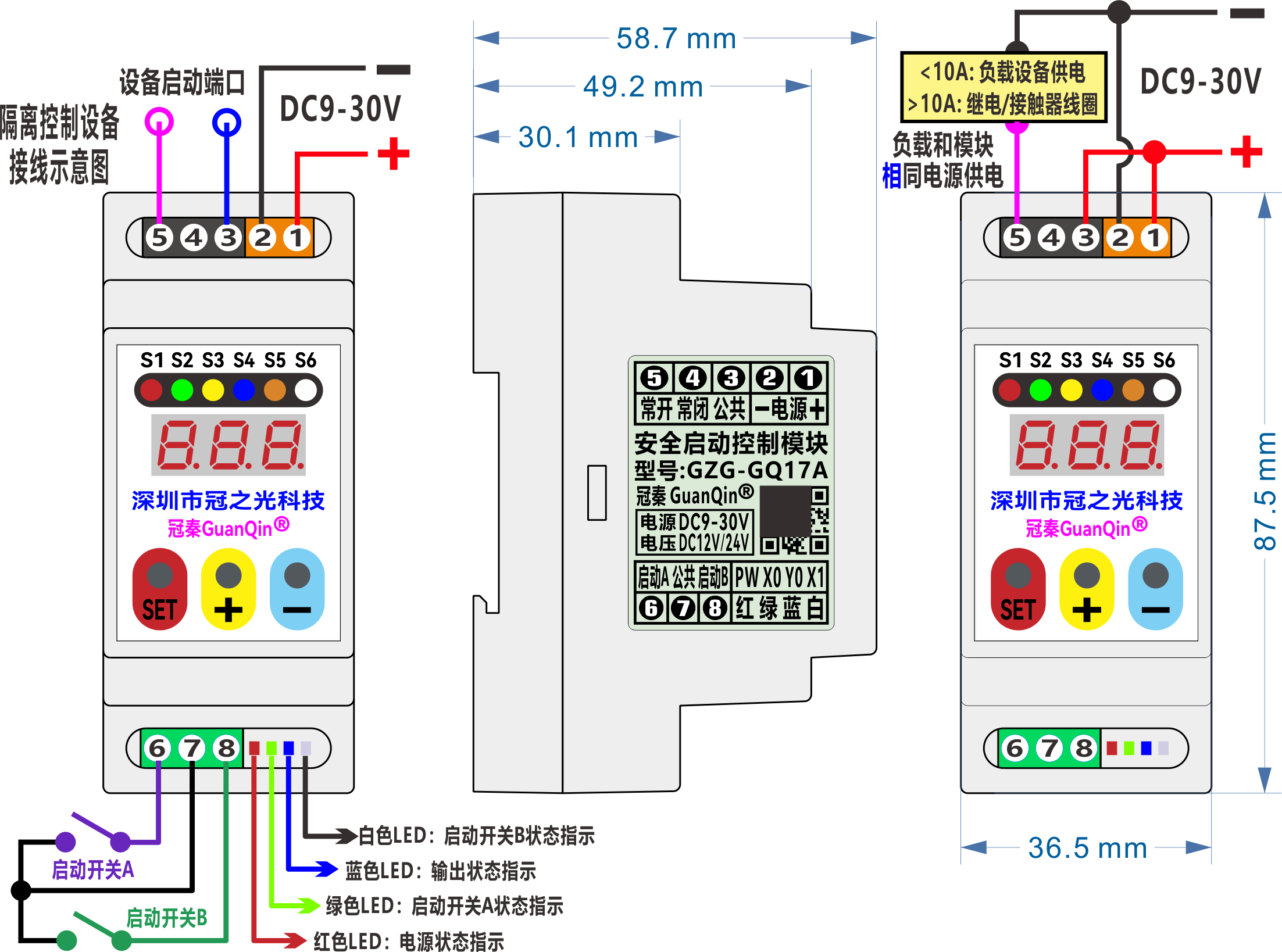

产品图片（供参考）：        接线示意图/尺寸图：
