GZG-GQ18双手开关同步模块说明书

版本：V22

产品型号:GZG-GQ21

  电源电压：DC:9-30V或AC:6-20V

输出类型：无源开关;  开关容量:3A/125VAC

输入类型：无源开关 / NPN

模块尺寸：L54xW35xH18(mm) 定位孔间距：48x28-Ø3.2(mm)

产品说明：

GZG-GQ18程控开关同步模块可用于双启动开关的设备升级,实现双启动开关的同步启动逻辑。设备原来的两个自复位常开型启动开关接入本同步模块后，如果同时按下(容许偏差不大于0.5秒,可修改),输出继电器才闭合。输出继电器闭合的信号接回设备替代原来启动开关的启动信号。输出继电器闭合后，任一启动开关断开，输出继电器断开。两个启动开关都松开后，才能再次启动。任何一个启动开关没有按下或长按,或按下不同步都无法触发继电器闭合。因此可以有效避免需要双手启动的设备被单手操作启动,保障设备安全使用。输出为继电器无源开关,带常开/常闭和公共端。因为启动开关和输出信号都与原设备电气隔离，所以本模块内部电路不会对设备内部电路产生关联或影响。

模块电源可以支持DC9V-DC30V范围内直流供电电源输入，常见DC12V和DC24V输出的开关电源都可以给模块提供电源。也可以支持隔离变压器输出的AC6-20V范围内交流供电电源输入，常见隔离变压器输出的AC9V/AC12V/AC15V都可以直接给本模块供电。模块消耗功率约0.5W，从设备取电对设备供电的消耗极小。

安全第一，使用本模块可让您的双启动开关设备符合安监检查要求，更重要的是能避免操作员不当操作启动设备造成安全风险。

本模块解决的问题和场景：

1.本应该双手按下启动开关才能启动的设备，操作员用胶布绑住或其它方法保持一个启动开关持续按下闭合，然后只用单手操作另外一个启动开关启动设备。

2.操作员精力不集中，表现为双手不能协调同步按下启动开关。安装本模块后，将不能启动设备，保护操作员和设备安全。

备注:可根据客户应用需求定制其它逻辑。

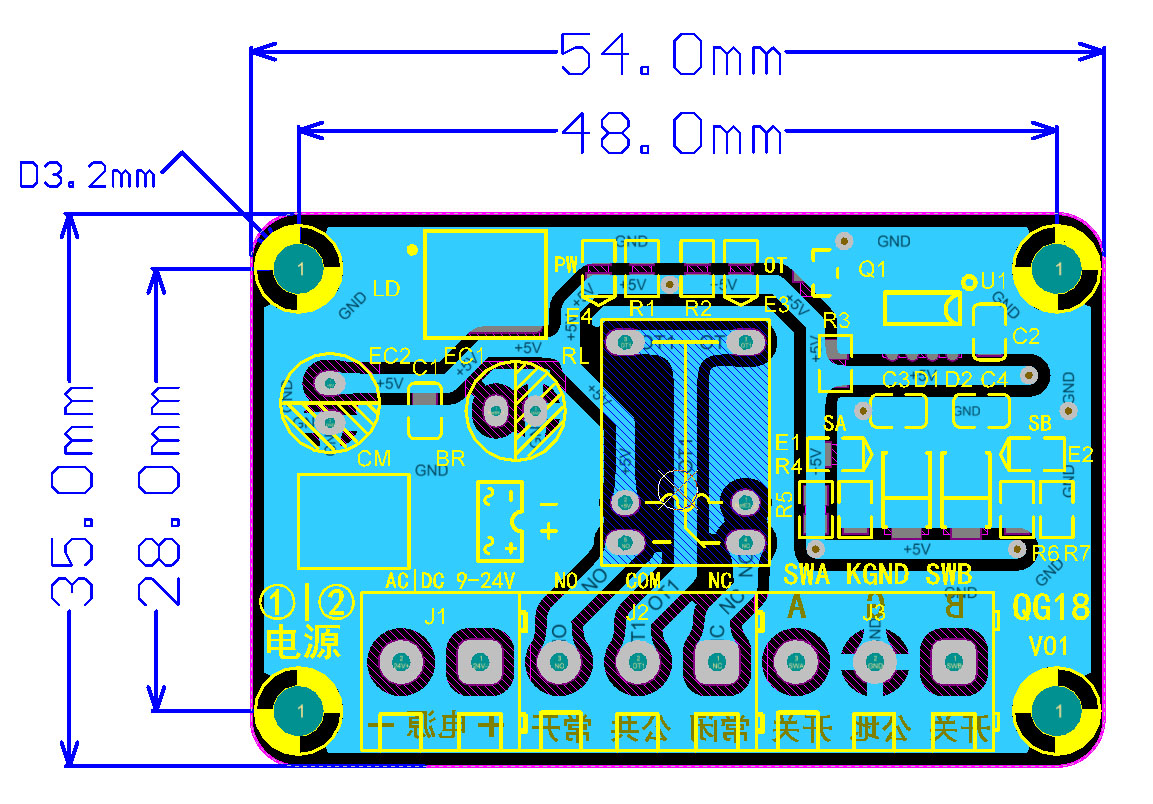

产品图片：
