GZG-GQ62无线遥控光控模块产品说明书

文件版本：V0.1

产品型号: GZG-GQ62

电源：DC6V-60V或DC5V

输出参数：NMOS/10A/60V

标配光敏线长：300mm

模块PCBA尺寸：L38xW28xH18(mm)

功能说明：

功能模式1(默认):

  遥控器A键：遥控开灯；

遥控器B键：遥控关灯；

遥控器C键：光控自动；

遥控器D键：按下亮度从100%→20%→40%→60%→80%→100%循环变化，操作相应间隔限定不小于1秒；

控制模式(遥控开灯/遥控关灯/光控自动)和亮度断电会保存；如果断电前控制模式是遥控开灯或遥控关灯时，模块通电后会常亮或不亮；建议遥控操作后切换回光控自动模式；

光控自动控制逻辑：

1. 通过光敏头检查光线，光线弱持续超过1秒，输出接通；

2. 光线强持续超过15秒，输出断开.

功能模式x(可定制)

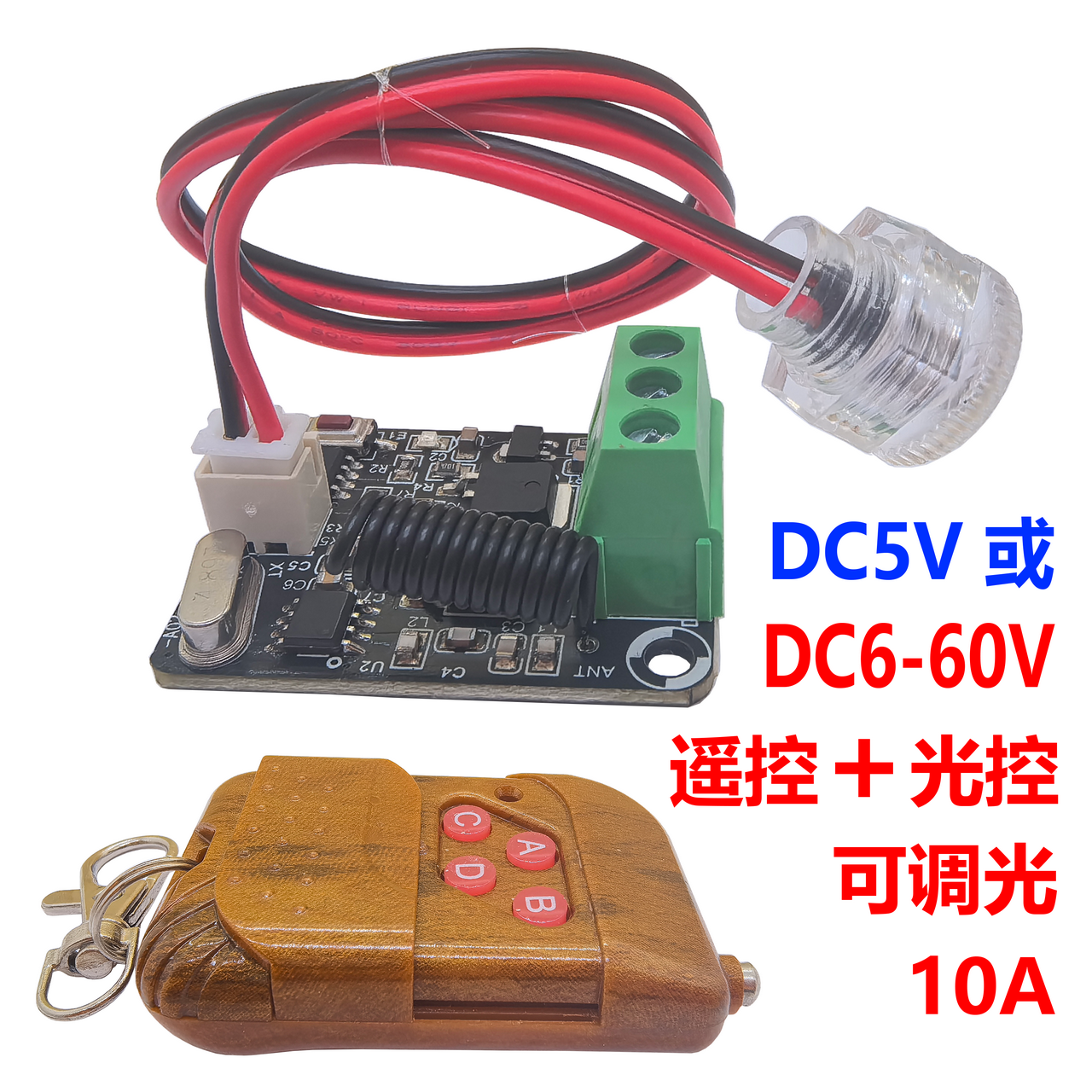

产品图片：

产品尺寸图：
