GZG-GQ51B蓝牙光控开关模块说明书

文件版本：V0.1

产品型号: GZG-GQ51B

电源：DC6V-80V

输出：继电器输出无源开关10A/125V

  电源线长：120mm；光敏线长：580mm;

线定义：红线(电源正);蓝线(电源负);黄线(开关输入)；白线1&2(无源输出)

模块尺寸：66x32x23(mm)

产品说明：

GZG-GQ51B蓝牙光控开关模块具有宽工作电压范围，灌胶防水，带控制线输入，可蓝牙查看和配置工作参数等特色。

1. 模块的工作电压支持DC6V、DC9V、DC12V、DC24V、DC36V、DC48V、DC60V、DC72V，大部分摩托车、汽车、电动自行车、电动三轮车电池电压都可以支持；

2. 黄色线为控制线输入，默认功能是：控制线接一个正极开关，比如超车灯开关，远光灯开关或外接开关。通过快按实现手动控制光控模块输出状态。默认的快按设定是开1关2(次数可蓝牙修改)。

2.1当光控输出为断开状态时，快按1次，输出接通；然后快按2次，输出断开；然后恢复光控自动模式；

2.2当光控输出为接通状态时，快按2次，输出断开；然后快按1次，输出接通；然后恢复光控自动模式；

2.3控制线不接或悬空，不影响光控自动模式控制。

2.4模块输出控制的优先级顺序是：APP指令 > 控制线 > 光控；

1. 目前实现蓝牙配置的APP只有安卓版本，暂没有苹果版本APP；如果有需要，可开放通信协议供用户自己开发的APP控制模块或提供电脑上位机软件供用户测试或批量配置；

2. 本模块可以配置参数实现光控光弱开灯；光控光强开灯；有延时；无延时；启动延时或无延时；常亮或爆闪，可设定爆闪时长和频率；

3. 光控开关的原理决定了光感头安装要避开灯光直射或反射，否则可能出现输出反复通断的状态；

4. 可根据客户应用需求定制功能；

产品图片：

APP使用说明：

1. 使用支持安卓APP的手机接收并安装“GQ51.apk”文件；

2. 安装APP前请先开启手机蓝牙和定位功能；

3. 给GZG-GQ51系列蓝牙光控开关模块接上合适电源并上电；

4. APP启动后界面如下图左，请点击“允许”①；然后点击“开始搜索”②；

5. 搜索结果界面如下图右，点击名称为“GQ51-xxxxx”的蓝牙设备名称③，建立连接后自动进入工作界面；

6. 工作界面如下图左，点击“自动读取”按钮④，获取模块当前参数；其他按钮黑色不可用；

6. 自动读取状态界面如下图右，模块参数自动刷新显示，此状态只能查看参数，不能修改参数，“配置参数”按钮绿色可用，其他功能按钮黑色不可用；

8. 需要修改工作参数时，点“配置参数”按钮⑤，切换到参数配置状态，界面如下图左；

此状态下，“配置参数”按钮黑色不可用；其他功能按钮绿色可用；点“自动读取”切换回自动读取状态；点“指令关灯”按钮可以强制输出断开；点“指令开灯”按钮可以强制输出接通；

点“光控自动”切换到光控输出模式；

8.1举例修改触发阈值参数的步骤：点“触发阈值”按钮下面的编辑框，编辑数值例如“4500”⑥，编辑数字完成后，需要点“触发阈值”按钮⑦，APP才会把参数值写入模块；

参数写入后，可以点“自动读取”按钮，从模块读会参数验证有没有写入成功，也可以继续用同样的方法对其他参数修改；注意：只有黄色的按钮蓝色数值参数是可读可修改的，其他颜色参数为只读；不同参数值写入需要点对应上方黄色按钮,APP才知道需要写入的参数项目；

8.2 所有参数都修改完成后，需要点“保存参数”按钮，才能下次上电保持修改后的参数；

9.点绿色“？”按钮可以查看说明文本。

10.关于各参数含义，参考通信协议

接线说明：

1. GZG-GQ51B蓝牙光控开关模块的黄线是控制信号输入，可以接正极开关或悬空不接；

2. 红线为模块电源正极，对于车灯的应用，不能直接接电池正极，要接ACC正极；因为如果直接接电池正极，晚上光线弱，光控输出会一直接通，灯会一直亮；接ACC正极供电，车钥匙关后，ACC断电，光控断电后停止工作，输出也会断电；

3. 蓝线为模块电源负极，必须连接到电池或电源负极，模块才能上电工作；在车架搭铁、车灯负极或车线束等位置连接到电池负极也是可以的，但是要确定连接位置与电池负极直通。有以下情况可能导致模块负极缺电：车架金属部分并没有与电池负极相连，或者因为有保护漆或生锈不导电；车灯负极有经过其他开关控制，没有直接与电池负极连接；车线束电压与电池负极等电位，但是由其他电路控制，不是直通电池负极；

4. GZG-GQ51B型是继电器无源输出，输出接通时，白线1和白线2是内部继电器开关触点两端，都不带电；因此可以通过不同接线实现开关正极控制、负极控制、隔离控制三种不同应用场合；

5. 一般摩托车、电动车、汽车的车灯开关都是控制正极，所以常见都是正极开关的接线方式；

6. 模块额定电流10A，输出可以直接控制12V电池不超过120瓦的车灯；对于功率大于120瓦的车灯应用，需要用光控输出控制大电流继电器的线圈，大功率负载用继电器触点开关控制；

7. 汽车大灯功率大，所以一般原车有大灯继电器控制，原车大灯开关控制的是大灯继电器的线圈；加装光控开关只需要和原车大灯开关一样，控制大灯继电器的线圈，光控开关输出承受的电流不大；带自动大灯的汽车车灯开关有三档分别是：手动关灯、手动开灯、光控自动；只加装光控模块只是实现光控自动功能，不能完全替代组合开关的功能；

8. 对于车灯应用，如果大灯没有开关（忽略下图大灯开关)，钥匙开启近光灯常亮的，一般建议直接断开近光灯正极，靠ACC侧接模块电源红线，模块输出白线接回近光灯正极；模块蓝线接车灯或电池负极。如果有大灯开关，一般建议和把光控开关和近光灯开关并联(见下接线示意图)，远光灯保持手动控制。

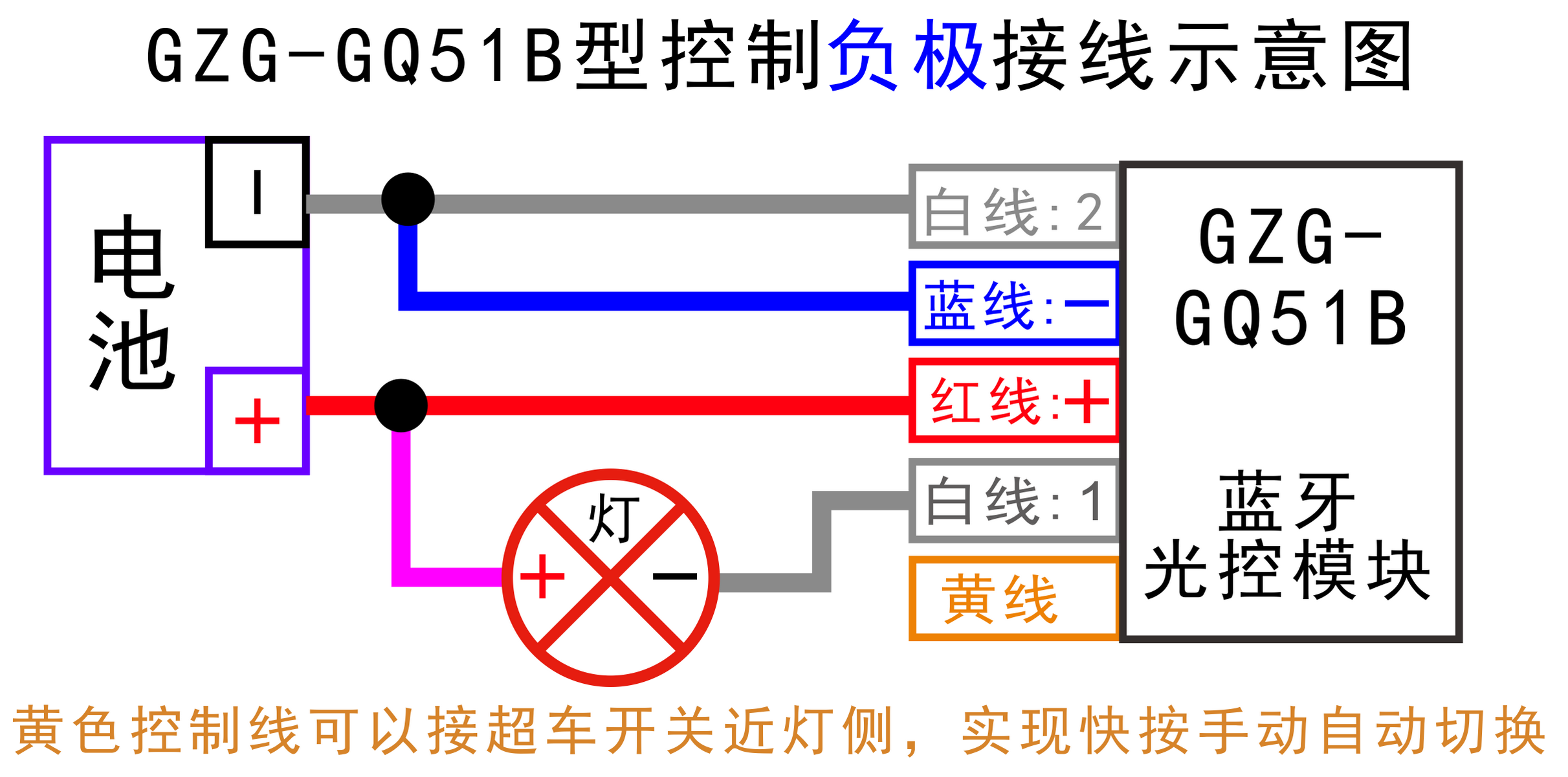

接线示意图：
